PC gofruoto banginio stogo ekstruzijos mašina

PC bangų lakštų gamybos linija

PC banguotų lakštų gamybos linija kietas PC žaliavas (paprastai granules arba miltelius) perdirba į specifinių specifikacijų, bangos formų ir spalvų banguotus lakštus, taikydama seriją nepertraukiamų procesų. Visa linija integruoja pagrindines technologijas, tokias kaip polimerų ekstruzija, formavimas, aušinimas, formavimas, tempimas, pjovimas ir krovimas.

II. Pagrindiniai komponentai ir funkcijos

Standartinė PC banguotų lakštų gamybos linija paprastai susideda iš šių pagrindinių sistemų:

Pakrovimo sistema

● Funkcija: Automatiškai transportuoja PC pirminę medžiagą, perdirbtą medžiagą (jei pakartotinai naudojama) ir reikiamą spalvų pagrindinį mišinį iš sandėliavimo dėžių į ekstruzijos mašinos bunkerį.

● Komponentai: Paprastai apima vakuuminį krautuvą, džiovyklę / sausintuvą (PC medžiaga yra labai jautri drėgmei ir turi būti iš anksto išdžiovinta), piltuvą ir kt.

● Svarbiausi aspektai: užtikrina tikslų medžiagų santykį, vienodą maišymą ir kruopštų džiovinimą.

Ekstruzijos mašinų sistema

● Funkcija: Tai gamybos linijos „širdis“. Ji lydo kietą PC medžiagą elektriniu kaitinimu ir sraigtine kirpimo technika, plastifikuodama ją į vientisą, aukštos temperatūros klampų lydalą.

● Komponentai: daugiausia apima cilindrą, sraigtą (paprastai vieną sraigtą, skirtą kompiuterio charakteristikoms), šildymo / aušinimo sistemą, pavaros variklį ir kt.

● Svarbiausi aspektai: tikslus temperatūros valdymas (zoninis temperatūros valdymas) ir sraigto konstrukcija yra labai svarbūs lydalo kokybei ir gamybos efektyvumui.

T-Štampa

● Funkcija: Priima iš ekstruzijos mašinos išlydytą PC medžiagą ir suformuoja ją į pradinę lakšto formą ir banguotą struktūrą. Štampo konstrukcija tiesiogiai lemia galutinio produkto bangos formą (pvz., didelė banga, vidutinė banga, maža banga, trapecijos formos banga ir kt.).

● Tipas: Siekiant užtikrinti tolygų lydalo pasiskirstymą per visą plotį, dažniausiai naudojama pakabos matrica.

● Svarbiausi aspektai: Tikslus srauto kanalo dizainas, reguliuojamas tarpas tarp štampo ir aukštos kokybės legiruotojo plieno medžiaga su itin aukšta paviršiaus apdaila.

Formavimo ir aušinimo sistema (formavimo stalas)

● Funkcija: Tai pagrindinis etapas, kuriame suformuojama galutinė bangos forma. Minkštas lakštinis ruošinys iš matricos iš karto patenka į formavimo mašiną, sudarytą iš daugybės tikslių metalinių volelių.

● Procesas: Voleliai naudoja vakuuminę adsorbciją ir aušinimo vandens cirkuliaciją, kad tiksliai suformuotų ir greitai atvėsintų lakšto ruošinį, užtikrindami aiškias bangų formas ir matmenų stabilumą.

● Svarbiausi aspektai: banguoto lakšto kokybę lemia volelio profilio tikslumas, aušinimo efektyvumas ir vakuuminės adsorbcijos vienodumas.

Traukos vienetas

● Funkcija: Užtikrina pastovią ir pastovią traukimo jėgą, kad suformuotas banguotas lakštas būtų tolygiai ištrauktas iš formavimo mašinos ir perkeltas į kitus įrenginius. Tai užtikrina nepertraukiamą gamybą ir lakšto tiesiškumą.

● Komponentai: Paprastai susideda iš viršutinių ir apatinių guminių volelių arba sinchroninių diržų, kurių greičio reguliavimas sinchronizuojamas su ekstruzijos greičiu.

pjovimo mašina

● Funkcija: Automatiškai pjauna nuolat gaminamą banguotą lakštą iki iš anksto nustatytų ilgių.

● Tipas: Paprastai naudojamas keliaujantis diskinis pjūklas arba planetinis pjūklas. Pjovimo metu pjūklo diskas juda sinchroniškai su lakštu ir, baigus darbą, grįžta į pradinę padėtį, taip užtikrinant sklandų pjovimą nepertraukiant nepertraukiamos gamybos.

Krovimo / priėmimo sistema

● Funkcija: Automatiškai gauna supjaustytus gatavus lakštus ir tvarkingai juos sudeda pakavimui.

● Metodas: Gali būti pneumatinio siurbimo puodelio tipo, juostinio konvejerio tipo arba robotinio tipo, siekiant sumažinti rankinį darbą ir išvengti paviršiaus įbrėžimų ant lakštų.

Valdymo sistema

● Funkcija: Visos gamybos linijos „smegenys“. Paprastai naudoja PLC (programuojamą loginį valdiklį) ir jutiklinį ekraną turinčią žmogaus ir mašinos sąsają (HMI), kad centralizuotai valdytų visus variklius, temperatūros reguliatorius, vakuuminius siurblius, pjovimo mašinas ir kt.

● Privalumai: Leidžia visiškai automatizuoti gamybą, tiksliai valdyti proceso parametrus (temperatūrą, greitį, vakuumo lygį ir kt.), užtikrina pastovią produkto kokybę ir palengvina registravimą bei derinimą.

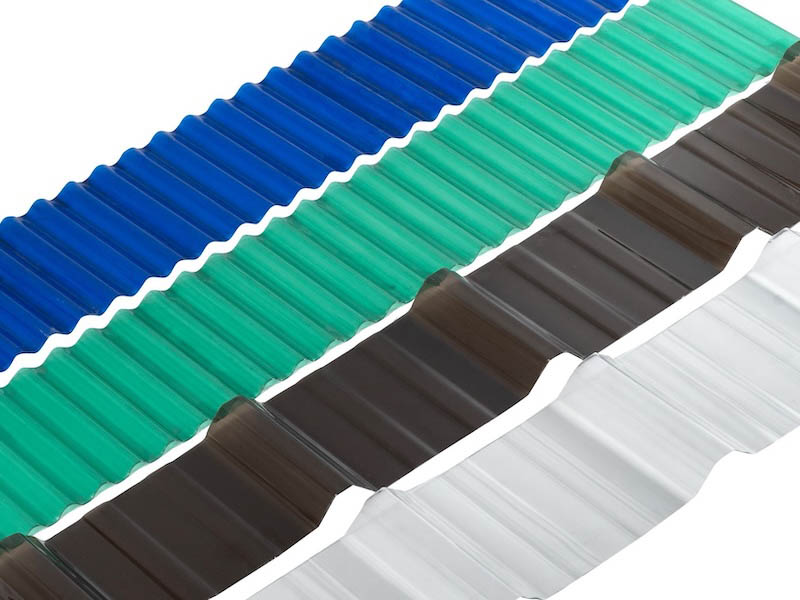

Gofruotas polikarbonato lakštas yra aukštos kokybės, lanksti termoplastinė medžiaga, pasižyminti patvariu banguotu raštu. Jis idealiai tinka stoglangiams, pramoniniams ir architektūriniams stogams, pastatų fasadams, komerciniams šiltnamiams ir „pasidaryk pats“ lauko projektams.

Palyginti su stiklu ir akrilu, gofruotas polikarbonatas pasižymi išskirtiniais pranašumais: jis yra 200 kartų tvirtesnis už stiklą, praleidžia iki 85 % šviesos ir sveria 50 % mažiau, todėl jį itin lengva valdyti. Dėl labai mažo pageltimo indekso ši medžiaga išlaiko savo skaidrumą ir tvirtumą 10–20 metų, netapdama trapi ir nepakeisdama spalvos.

UV apsauginė danga ant gofruoto polikarbonato lakštų blokuoja iki 99 % kenksmingos ultravioletinės spinduliuotės. Be to, stogo danga yra atspari pralaidumui ir dėl mažo svorio bei didelio tvirtumo gali būti lengvai montuojama be specializuotų įrankių.

Gamybos proceso eiga

Žaliavos paruošimas (džiovinimas, dozavimas) → Vakuuminis pakrovimas → Ekstruzijos mašinos lydymas ir plastifikavimas → Formavimas → Vakuuminis formavimas ir aušinimas → Traukimas → Fiksuoto ilgio pjovimas → Automatinis krovimas → Tikrinimas ir pakavimas
